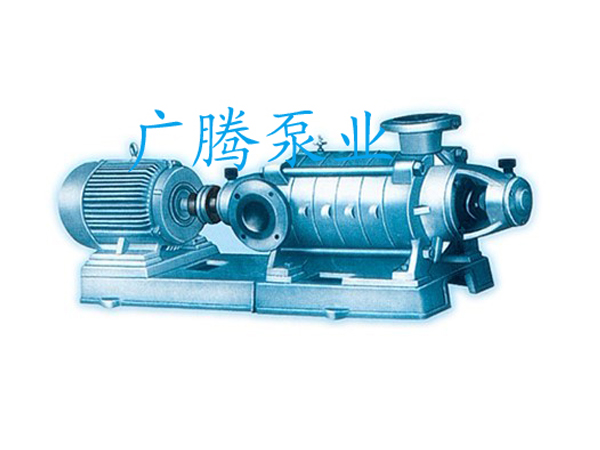

D型卧式多级清水离心泵
D型卧式多级清水离心泵
D多级离心泵系单吸多级分段式离心泵,供输送请水及物理化学性质类似于水的液体之用。该扬程为H23153.6,流量为12.6--39.6m3/h。液体的最高温度不得超过80,广泛应用于矿山排水、工厂及城市给水之用。口径DN50-125 (mm) 扬程H23-153.6 (m) 流量Q12.6-39.6(m3/h) 使用温度T80
D多级离心泵的产品结构说明
     D多级离心泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水级数。水装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水的流量减少,扬程降低效率差,故在检修装配时务必注意。
     D多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成的工作室。
   叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。

平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
     平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。

轴套为铸铁制成,位于填料室处,作固定叶轮和保护轴入用,为易损件,磨损后可用备件更换。

轴承是单列向心球轴承,采用钙基润滑脂润滑。
  填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水的效率。
D多级离心泵性能参数
型号
流量
m 3 /h
扬程
m
转速
r/min
功率(kw)
效率%
允许汽蚀余量m
轴功率
电机功率
50D8×2
18
19
2950
1.5
2.2
62
2.3
50D8×3
18
28.5
2950
2.25
3
62
2.3
50D8×4
18
38
2950
3
4
62
2.3
50D8×5
18
47.5
2950
3 .75
5.5
62
2.3
50D8×6
18
57
2950
4.5
5.5
62
2.3
50D8×7
18
66.5
2950
5.25
7.5
62
2.3
50D8×8
18
76
2950
6
7.5
62
2.3
50D8×9
18
85.5
2950
6.75
7.5
62
2.3
50D8×10
18
95
2950
7.5
11
62
2.3
50D8×11
18
104.5
2950
8.25
11
62
2.3
50D8×12
18
114
2950
9
11
62
2.3
80D12×2
32.4
22.7
2950
2.68
3
75
2.8
80D12×3
32.4
34.05
2950
4.02
5.5
75
2.8
80D12×4
32.4
45.4
2950
5.36
7.5
75
2.8
80D12×5
32.4
56.75
2950
6.7
7.5
75
2.8
80D12×6
32.4
68.1
2950
8.04
11
75
2.8
80D12×7
32.4
79.45
2950
9.38
11
75
2.8
80D12×8
32.4
90.8
2950
10.72
15
75
2.8
80D12×9
32.4
106.15
2950
11.06
18.5
75
2.8
80D12×10
32.4
113.5
2950
13.4
15
75
2.8
80D12×11
32.4
124.85
2950
14.74
18.5
75
2.8
80D12×12
32.4
136.2
2950
16.08
18.5
75
2.8
100D16×2
54
35.2
2950
7.2
11
71.5
3.3
100D16×3
54
52.8
2950
10.8
15
71.5
3.3
100D16×4
54
70.4
2950
14.4
18.5
71.5
3.3
100D16×5
54
88
2950
18
22
71.5
3.3
100D16×6
54
105.6
2950
21.6
30
71.5
3.3
100D16×7
54
123.2
2950
25.2
30
71.5
3.3
100D16×8
54
140.8
2950
28.8
37
71.5
3.3
100D16×9
54
158.4
2950
32.4
37
71.5
3.3
100D16×10
54
176
2950
36
45
71.5
3.3
100D16×11
54
198.6
2950
39.6
55
71.5
3.3
100D16×12
54
211.2
2950
43.2
55
71.5
3.3
125D15×2
108
40
2950
15.6
18.5
76
4
125D15×3
108
60
2950
23.4
30
76
4
125D15×4
108
80
2950
31.2
37
76
4
125D15×5
108
100
2950
39
45
76
4
125D15×6
108
120
2950
46.8
55
76
4
125D15×7
108
140
2950
54.6
75
76
4
125D15×8
108
160
2950
62.4
75
76
4
125D15×9
108
180
2950
70.3
90
76
4
125D15×10
108
200
2950
78
90
76
4
