概述

执行标准：Q/GZGY77-2008

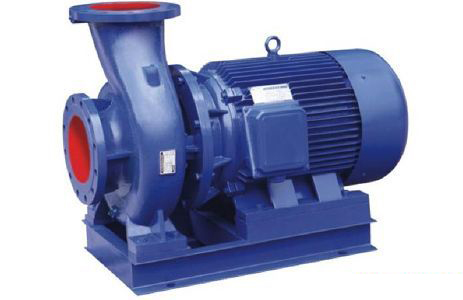

◆KTZ型泵综合了KTB空调泵和IZ直联泵的特点，并在结构材质选用和轴承、轴封等方面作了改进，其经济技术指标达到国内外同类型产品水平。

◆该型泵为单级单吸离心泵，体积小，重量轻、效率高、噪音低、结构合理、通用性好、可靠性高、检修维护方便。

◆配套电机噪声等级低于普通Y型电机，接近进口电机水平。
用途
中央空调冷却系统、水厂供水、消防、管路增压、游泳池供水、喷泉供水、高楼给水传送介质清水或物理化学性质类似清水的液体。
工作条件
介质温度：<80℃；环境温度<40℃
工作压力分两个级别：1.0MPa和1.6MPa(请订货时注明，以确保使用可靠）。
结构说明

◆直联式结构，其优点是安装、检修方便、检修时不动泵体及进出水管，只需移动电动机，即可取出叶轮等部件进行检修。

◆为了平衡泵的轴向力，采用平衡孔结构。

◆采用耐麿机械密封装置，保证运行稳定，可靠，寿命长。

◆采用精密铸造叶轮，高强度轴以及配套进口轴承。

◆为确保产品高质量，叶轮材质分耐磨铸铁或铸铜，用户可根据使用情况选用（订货时说明）

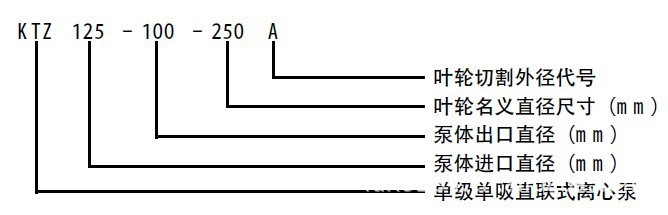

型号意义

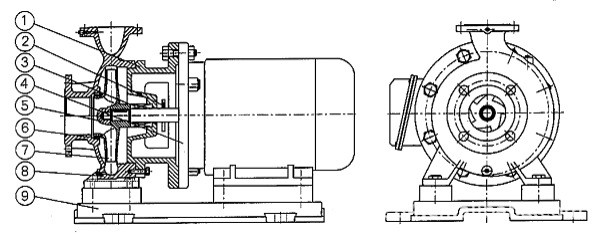

结构图



1.泵盖 2.挡水圈 3.机械密封 4.加长轴电机 5.叶轮螺母 6.密封环7.叶轮  8.泵体  9.底座
