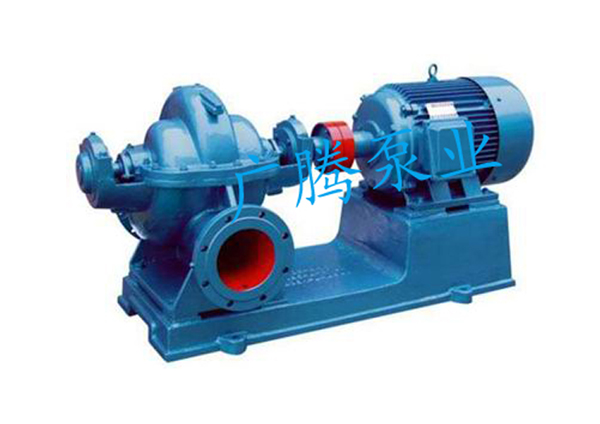

SH型中开式单级双吸离心泵
SH型中开式单级双吸离心泵
【S、SH型中开式单级双吸离心泵】产品简介:
S、SH型中开式单级双吸离心泵,(简称:S、SH型中开泵),系属新型单级双吸卧式中开离心泵类产品。该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。
【S、SH型中开式单级双吸离心泵】型号意义:
【S、SH型中开式单级双吸离心泵】性能范围:
泵进口直径DN: 100∽1400mm
流量Q: 最高1800m3/h
扬程H: 最高135m
工作压力P: 最高2.5MPa
工作温度T: 最高135°C
【S、SH型中开式单级双吸离心泵】产品特点:
S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理,运行成本低、安装及维修方便等特点,是消防、空调、化工、水处理及其它行业的理想用泵。泵体的设计压力为1.6MPa和2.OMPa。为满足世界范围用户的不同要求,相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。泵体的进出口法兰均位于下泵体,这样可以在不拆卸系统管路的情况下取出转子,维修方便部分泵体采用双流道设计,以减少径向力,从而延长机封和轴承的寿命。叶轮 叶轮的水力设计采用了最先进的CFD技术,因此提高了S泵的水力效率。对叶轮进行动平衡,确保S泵的运行平稳。轴 轴径较粗,轴承间距较短,从而减小了轴的挠度,延长了机械密封和轴承的寿命。轴套可以采用多种不同的材料,以防止轴被腐蚀和磨损,轴套可更换。磨损环泵体与叶轮间采用可更换的磨损环,防止泵体和叶轮的磨损,更换方便,维修费用低,同时保证运行间隙和较高的工作效率。既可以使用填料也可以使用机械密封,可以在不拆卸泵盖的情况下更换密封装置。轴承 独特的轴承体设计使轴承可采用油脂或稀油润滑,轴承的设计寿命10万小时以上,也可使用双列推力轴承和封闭轴承。材料 根据用户的实际需要,S型中开泵的材料可为铜、铸铁、球铁、316不锈钢、416;7锈钢、双向钢、哈氏合金、蒙耐合金,钛合金及20号合金等材料。安装方式′ S型泵有两种安装方式一水平安装和立式安装,立式安装可以减少占地面积。
【S、SH型中开式单级双吸离心泵】结构图:
序号
名称
序号
名称
1
泵体
12
轴套螺母(右)
2
泵盖
13
轴承体
3
泵轴
14
固定螺栓
4
叶轮
15
轴承体压盖
5
双吸密封环
16
联轴器部件
6
轴套
17
圆螺母
7
填料套
18
轴承盖(甲)
8
水封管
19
轴套螺母(左)
9
填料
20
轴承挡圈
10
填料环
21
轴承盖(乙)
11
填料压盖
22
端盖
【S、SH型中开式单级双吸离心泵】结构说明:
S、SH型中开式单级双吸离心泵的吸入口与吐出口均在水泵轴心线下方,水平方向与轴线成垂直位置、泵壳.中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。
S、SH型中开式单级双吸离心泵的主要另件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外, 其馀多为铸铁制成。
S、SH型中开式单级双吸离心泵泵体与泵盖构成叶轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。
    叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩馀轴向力则同轴端的轴承承受。
   泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,双吸密封环用以减少水泵压水室的水漏回吸水室。
   水泵通过联轴器由电动机直接传动。
   轴封为软填料密封,为了冷却润滑密封腔和防止空气漏入泵内,在填料之间有水封环,水泵工作时小量高压水通过水封管流入填料腔起水封作用。
【S、SH型中开式单级双吸离心泵】性能参数:

型号


流量Q
(m3/h)
扬程H
(m)
转速n
(r/min)
功率P(kw)
效率n
(%)
汽蚀余量
(NPSH)r(m)
轴功率
电机功率
100S90
80
90
2950
30.1
37
65
2.5
100S90A
72
75
2950
23
30
64
2.5
150S100
160
100
2950
59.8
75
73
3.5
150S78
160
78
2950
45
55
75.5
3.7
150S78A
144
62
2950
33.4
45
72.6
3.7
150S50
160
50
2950
27.3
37
80.4
3.9
150S50A
144
40
2950
20.0
30
75.5
3.9
150S50B
133
36
2950
18.0
22
72.5
3.9
200S95
280
95
2950
91.4
132
79.2
5.3
200S95A
270
85
2950
83.3
110
75
5.3
200S95B
260
75
2950
73.8
90
72
5.3
200S63
280
63
2950
58.3
75
82.7
5.8
200S63A
270
46
2950
45.1
55
75
5.8
200S42
280
42
2950
38.1
45
84.2
6
200S42A
270
36
2950
33.1
37
80
6
250S65
485
65
1450
109.2
132
78.6
3.1
250S65A
420
48
1450
88.5
90
77.7
3.1
250S39
485
39
1450
61.5
75
83.6
3.2
250S39A
468
30
1450
48.4
55
79
3.2
250S24
485
24
1450
36.9
45
85.8
3.5
250S24A
414
20
1450
27.2
37
83.3
3.5
250S14
485
14
1450
21.5
30
85.8
3.8
250S14A
432
11
1450
15.2
18.5
82.7
3.8
300S90
790
90
1450
243
320
79.6
4.2
300S90A
756
78
1450
216.4
280
74.2
4.2
300S90B
720
67
1450
180
220
73
4.2
300S58
790
58
1450
147.9
200
84.2
4.4
300S58A
720
49
1450
118.0
160
82.5
4.4
300S58B
684
43
1450
100
132
80
4.4
300S32
790
32
1450
79
90
86.8
4.6
300S32A
720
26
1450
60.7
75
84
4.6
300S19
790
19
1450
47.1
55
86.8
5.2
300S19A
720
16
1450
39.2
45
80
5.2
300S12
790
12
1450
30.4
37
84.8
5.5
300S12A
684
10
1450
23.9
30
78.4
5.5
350S125
1260
125
1450
533
680
80.5
5.4
350S125A
1181
112
1450
461
570
78.2
5.4
350S125B
1098
96
1450
373
500
77
5.4
350S75
1260
75
1450
303
360
85.2
5.8
350S75A
1170
65
1450
244.4
280
84.2
5.8
350S75B
1080
55
1450
196.3
220
82.4
5.8
350S44
1260
44
1450
172.5
220
87.5
6.3
350S44A
1116
36
1450
129.5
160
84.5
6.3
350S26
1260
26
1450
102
132
87.5
6.7
350S26A
1116
21
1450
76.9
90
83.4
6.7
350S16
1260
16
1450
64.4
75
85.4
7.1
350S16A
1044
13
1450
47
55
78.3
7.1
400S90
1620
90
1450
473
560
84
6.2
400S90A
1460
73
1450
345
450
84
6.2
400S90B
1300
58
1450
245
315
84
6.2
400S40
1080
40
970
140
185
85
5.1
400S40A
1007
33
970
107
160
84.5
5.1
400S40B
870
26
970
73.3
110
84
5.1
500S98
2020
98
970
678.1
800
79.5
4.1
500S98A
1872
83
970
539
630
78.5
4.1
500S98B
1746
74
970
450.1
560
78.7
4.1
500S59
2020
59
970
388.2
450
83.6
4.5
500S59A
1872
49
970
332.32
400
75.6
4.5
500S59B
1746
40
970
255.8
315
74
4.5
500S35
2020
35
970
218.2
280
83.6
4.8
500S35A
1746
27
970
150.6
220
75.6
4.8
500S22
2020
22
970
143.6
185
74
5.2
500S22A
1746
17
970
100.6
132
88.2
5.2
500S13
2020
13
970
85.7
110
85.2
5.7
600S22
3170
22
970
215.8
250
84.2
7
600S22A
2860
18
970
161.1
185
80.3
7
600S32
3170
32
970
310.4
355
83.4
7
600S32A
2850
26
970
229
280
88
7
600S47
3170
47
970
456
560
87
6.5
600S47A
2920
40
970
361
450
89
6.5
600S75
3170
75
970
736
900
88
6
600S75A
2920
65
970
600.2
710
89
6
600S75B
3170
55
970
477.5
560
88
6
600S100
2950
100
970
1015.6
1250
87
6
600S100A
2710
90
970
875.4
1120
85
6
600S100B
3170
80
970
751.9
900
85
6
800S22
3000
22
730
370.2
450
84
7
800S22
2830
14
585
190.6
250
82
5
800S22A
5500
17
730
254.1
315
89
7
800S22A
4400
11
585
133.3
185
88
5
800S32
4830
32
730
538.5
630
87
74.5
800S32
3870
20
585
272.3
315
89
7
800S32A
5500
26
730
389
450
88
4.5
800S32A
3960
17
585
210.7
250
88
6.5
800S47
5500
47
730
782.2
1000
87
4.2
800S47
4400
30
585
403.9
450
90
6.5
800S47A
5070
40
730
621
710
89
4.2
800S47A
4060
25
585
314.1
355
89
6
800S76
5500
76
730
1293.6
1600
88
4.2
800S76
4400
49
585
674.9
800
88
6
800S76A
5080
65
730
1034
1250
87
6
800S76A
4070
42
585
541
630
86
4.2
800S76B
4680
55
730
824.7
1000
85
6
800S76B
3750
35
585
425.5
500
84
4
