当前位置:公司首页 > 产品展示 > 离心水泵 > ISW卧式直联式离心泵

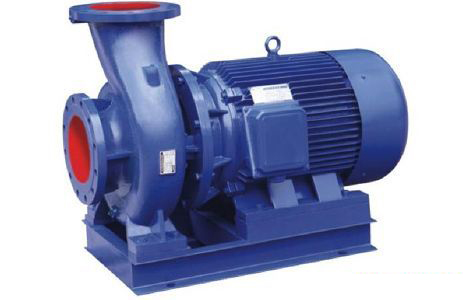

ISW卧式直联式离心泵
ISW卧式直联式离心泵
ISZ、ISW型系列单级单吸管道离心泵,是本单位科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
用途
    1.ISZ(G)清水泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。
   2.ISZR(G)热水泵广泛适用于:冶金、化工、纺织、造纸以及宾馆、饭店等锅炉热水增压循环输送及城市采暖系统,使用温度T≤120℃。
   3.ISZH(G)化工泵,供输送不含固体颗粒、具有腐蚀性、粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度-20℃-+120℃。
   4. ISZB(G)管道油泵,供输送汽油、煤油、柴油等油类产品或易燃、易爆液体,被输送介质温度为-20℃-+120℃。
工作条件
   1.吸入压力≤1.0Mpa,或泵系列最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa,泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
    2.环境温度〈40℃,相对温度〈95%
    3.所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度〈0.2mm。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。

ISW型卧式管道离心泵型号参数表

型号

口径(mm

流量(m3/h

扬程(m

转速(r/min

电机功率(kw

ISW50-100

50

12.5

12.5

2900

1.1

ISW50-100A

50

11

10

2900

0.75

ISW50-125

50

12.5

20

2900

1.5

ISW50-125A

50

11

16

2900

1.1

ISW50-160

50

12.5

32

2900

3.0

ISW50-160A

50

11.7

28

2900

2.2

ISW50-160B

50

10.4

22

2900

1.5

ISW50-200

50

12.5

50

2900

5.5

ISW50-200A

50

11.7

44

2900

4.0

ISW50-200B

50

10.6

36

2900

3.0

ISW50-250

50

12.5

80

2900

11.0

ISW50-250A

50

11.6

70

2900

7.5

ISW50-250B

50

10.8

60

2900

7.5

ISW50-250C

50

10

52

2900

5.5

ISW50-100(I)

50

25

12.5

2900

1.5

ISW50-100(I)A

50

22.3

10

2900

1.1

ISW50-125(I)

50

25

12.5

2900

1.5

ISW50-125(I)A

50

22.3

16

2900

2.2

ISW50-160(I)

50

25

32

2900

4.0

ISW50-160(I)A

50

23.4

28

2900

4.0

ISW50-160(I)B

50

21..6

24

2900

3.0

ISW50-200(I)

50

25

50

2900

7.5

ISW50-200(I)A

50

23.5

44

2900

7.5

ISW50-200(I)B

50

21.8

38

2900

5.5

ISW50-250(I)

50

25

80

2900

15.0

ISW50-250(I)A

50

23.4

70

2900

11.0

ISW50-250(I)B

50

21.6

60

2900

11.0

ISW50-315(I)

50

25

125

2900

30.0

ISW50-315(I)A

50

23.7

113

2900

22.0

ISW50-315(I)B

50

22.5

101

2900

18.5

ISW50-315(I)C

50

20.6

85

2900

18.5

ISW65-100

65

25

12.5

2900

1.5

ISW65-100A

65

22.3

10

2900

1.1

ISW65-125

65

25

20

2900

3.0

ISW65-125A

65

22.3

16

2900

2.2

ISW65-160

65

25

32

2900

4.0

ISW65-160A

65

23.4

28

2900

4.0

ISW65-160B

65

21.6

24

2900

3.0

ISW65-200

65

25

50

2900

7.5

ISW65-200A

65

23.5

44

2900

7.5

ISW65-200B

65

21.8

38

2900

5.5

ISW65-250

65

25

80

2900

15.0

ISW65-250A

65

23.4

70

2900

11.0

ISW65-250B

65

21.6

60

2900

11.0

ISW65-315

65

25

125

2900

30.0

ISW65-315A

65

23.7

113

2900

22.0

ISW65-315B

65

22.5

101

2900

18.5

ISW65-315C

65

20.6

85

2900

18.5

ISW65-100(I)

65

50

12.5

2900

3.0

ISW65-100(I)A

65

44.7

10

2900

2.2

ISW65-125(I)

65

50

20

2900

5.5

ISW65-125(I)A

65

45

16

2900

4.0

ISW65-160(I)

65

50

32

2900

7.5

ISW65-160(I)A

65

46.7

28

2900

7.5

ISW65-160(I)B

65

43.3

24

2900

5.5

ISW65-200(I)

65

50

50

2900

15.0

ISW65-200(I)A

65

47

44

2900

11.0

ISW65-200(I)B

65

43.5

38

2900

7.5

ISW65-250(I)

65

50

80

2900

22.0

ISW65-250(I)A

65

46.7

70

2900

18.5

ISW65-250(I)B

65

43.3

60

2900

15.0

ISW65-315(I)

65

50

125

2900

37.0

ISW65-315(I)A

65

46.5

110

2900

30.0

ISW65-315(I)B

65

44.5

100

2900

30.0

ISW65-315(I)C

65

41

85

2900

22.0

ISW80-100

80

50

12.5

2900

3.0

ISW80-100A

80

44.7

10

2900

2.2

ISW80-125

80

50

20

2900

5.5

ISW80-125A

80

45

16

2900

4.0

ISW80-160

80

50

32

2900

7.5

ISW80-160A

80

46.7

28

2900

7.5

ISW80-160B

80

43.3

24

2900

5.5

ISW80-200

80

50

50

2900

15.0

ISW80-200A

80

47

44

2900

11.0

ISW80-200B

80

43.5

38

2900

7.5

ISW80-250

80

50

80

2900

22.0

ISW80-250A

80

46.7

70

2900

18.5

ISW80-250B

80

43.3

60

2900

15.0

ISW80-315

80

50

125

2900

37.0

ISW80-315A

80

46.5

110

2900

30.0

ISW80-315B

80

44.5

100

2900

30.0

ISW80-315C

80

41

85

2900

22.0

ISW80-350

80

50

150

2900

55.0

ISW80-350A

80

44

142

2900

45.0

ISW80-350B

80

40

135

2900

37.0

ISW80-100(I)

80

100

12.5

2900

5.5

ISW80-100(I)A

80

89

10

2900

4.0

ISW80-125(I)

80

100

20

2900

11.0

ISW80-125(I)A

80

89

16

2900

7.5

ISW80-160(I)

80

100

32

2900

15.0

ISW80-160(I)A

80

93.5

28

2900

11.0

ISW80-160(I)B

80

86.6

24

2900

11.0

ISW80-200(I)

80

100

50

2900

22.0

ISW80-200(I)A

80

93.5

44

2900

18.5

ISW80-200(I)B

80

87

38

2900

15.0

ISW80-250(I)

80

100

80

2900

37.0

ISW80-250(I)A

80

93.5

70

2900

30.0

ISW80-250(I)B

80

87

60

2900

30.0

ISW80-315(I)

80

100

125

2900

75.0

ISW80-315(I)A

80

95

113

2900

55.0

ISW80-315(I)B

80

90

101

2900

45.0

ISW80-315(I)C

80

82

85

2900

37.0

ISW100-100

100

100

12.5

2900

5.5

ISW100-100A

100

89

10

2900

4.0

ISW100-125

100

100

20

2900

11.0

ISW100-125A

100

89

16

2900

7.5

ISW100-160

100

100

32

2900

15.0

ISW100-160A

100

93.5

28

2900

11.0

ISW100-160B

100

86.6

24

2900

11.0

ISW100-200

100

100

50

2900

22.0

ISW100-200A

100

93.5

44

2900

18.5

ISW100-200B

100

87

38

2900

15.0

ISW100-250

100

100

80

2900

37.0

ISW100-250A

100

93.5

70

2900

30.0

ISW100-250B

100

87

60

2900

30.0

ISW100-315

100

100

125

2900

75.0

ISW100-315A

100

95

113

2900

55.0

ISW100-315B

100

90

101

2900

45.0

ISW100-315C

100

82

85

2900

37.0

ISW100-350

100

100

150

2900

90.0

ISW100-350A

100

87

142

2900

75.0

ISW100-350B

100

82

135

2900

55.0

ISW100-100(I)

100

160

12.5

2900

11.0

ISW100-125(I)

100

160

20

2900

15.0

ISW100-125(I)A

100

140

17

2900

11.0

ISW100-160(I)

100

160

32

2900

22.0

ISW100-160(I)A

100

140

28

2900

18.5

ISW100-200(I)

100

160

50

2900

37.0

ISW100-200(I)A

100

140

45

2900

30.0

ISW100-200(I)B

100

100

40

2900

22.0

ISW100-250(I)

100

160

80

2900

55.0

ISW100-250(I)A

100

140

72

2900

45.0

ISW100-250(I)B

100

100

65

2900

37.0

ISW125-100

125

160

12.5

2900

11.0

ISW125-100A

125

143

10

2900

7.5

ISW125-125

125

160

20

2900

15.0

ISW125-125A

125

143

16

2900

11.0

ISW125-160

125

160

32

2900

22.0

ISW125-160A

125

150

28

2900

18.5

ISW125-160B

125

138

24

2900

15.0

ISW125-200

125

160

50

2900

37.0

ISW125-200A

125

150

44

2900

30.0

ISW125-200B

125

138

37.5

2900

22.0

ISW125-250

125

160

80

2900

55.0

ISW125-250A

125

150

70

2900

45.0

ISW125-250B

125

138

60

2900

37.0

ISW125-315

125

160

125

2900

90.0

ISW125-315A

125

150

110

2900

75.0

ISW125-315B

125

143

100

2900

75.0

ISW125-315C

125

134

88

2900

55.0

ISW125-350

125

160

150

2900

110.0

ISW125-350A

125

150

142

2900

90.0

ISW125-350B

125

143

135

2900

75.0

ISW150-125

150

160

24

2900

15.0

ISW150-125A

150

150

16

2900

11.0

ISW150-160

150

160

32

2900

22.0

ISW150-160A

150

150

28

2900

18.5

ISW150-160B

150

140

24

2900

15.0

ISW150-200

150

160

50

2900

37.0

ISW150-200A

150

150

44

2900

30.0

ISW150-200B

150

138

37.5

2900

22.0

ISW150-250

150

200

20

2900

75.0

ISW150-250A

150

184.4

17

2900

55.0

ISW150-250B

150

167

14

2900

45.0

ISW150-315

150

200

125

2900

110.0

ISW150-315A

150

187

110

2900

90.0

ISW150-315B

150

173

95

2900

75.0

ISW150-350

150

160

150

2900

110.0

ISW150-350A

150

150

142

2900

90.0

ISW150-350B

150

140

135

2900

75.0

ISW150-315(I)

150

200

32

1450

30.0

ISW150-315(I)A

150

187

28

1450

22.0

ISW150-315(I)B

150

173

24

1450

18.5

ISW150-400(I)

150

200

50

1450

45.0

ISW150-400(I)A

150

187

44

1450

37.0

ISW150-400(I)B

150

174

38

1450

30.0

ISW150-500(I)

150

200

80

1450

90.0

ISW150-500(I)A

150

182

70.5

1450

75.0

ISW150-500(I)B

150

166

62

1450

55.0

ISW200-200

200

200

12.5

1450

15.0

ISW200-200A

200

179

10

1450

11.0

ISW200-250

200

200

20

1450

18.5

ISW200-250A

200

184.4

17

1450

15.0

ISW200-250B

200

167

14

1450

11.0

ISW200-315

200

200

32

1450

30.0

ISW200-315A

200

189

28

1450

22.0

ISW200-315B

200

173

24

1450

18.5

ISW200-400

200

200

50

1450

45.0

ISW200-400A

200

187

44

1450

37.0

ISW200-400B

200

174

38

1450

30.0

ISW200-500

200

320

80

1450

110.0

ISW200-500A

200

300

70

1450

90.0

ISW200-500B

200

277

60

1450

75.0

ISW200-200(I)

200

400

12.5

1450

22.0

ISW200-200(I)A

200

358

10

1450

18.5

ISW200-250(I)

200

400

20

1450

30.0

ISW200-250(I)A

200

358

14

1450

22.0

ISW200-250(I)B

200

322

13

1450

18.5

ISW200-315(I)

200

400

32

1450

55.0

ISW200-315(I)A

200

374

28

1450

45.0

ISW200-315(I)B

200

346

24

1450

37.0

ISW200-400(I)

200

400

50

1450

75.0

ISW200-400(I)A

200

374

44

1450

75.0

ISW200-400(I)B

200

346

38

1450

55.0

ISW200-400(I)C

200

320

32

1450

45.0

ISW200-500(I)

200

400

80

1450

132.0

ISW200-500(I)A

200

374

70

1450

110.0

ISW200-500(I)B

200

346

60

1450

90.0

ISW200-500(I)C

200

320

50

1450

75.0

ISW250-235

250

500

12.5

1450

22.0

ISW250-250

250

550

20

1450

45.0

ISW250-250A

250

500

17

1450

37.0

ISW250-315

250

550

32

1450

75.0

ISW250-315A

250

500

28

1450

55.0

ISW250-315B

250

450

24

1450

45.0

ISW250-400

250

550

50

1450

110.0

ISW250-400A

250

515

44

1450

90.0

ISW250-400B

250

476

37.5

1450

75.0

ISW250-500

250

550

80

1450

200.0

ISW250-500A

250

506

71

1450

160.0

ISW250-500B

250

466

63.5

1450

132.0

ISW300-235

300

720

18

1450

55.0

ISW300-235A

300

600

15

1450

45.0

ISW300-235B

300

540

12.8

1450

37.0

ISW300-250

300

720

20

1450

55.0

ISW300-250A

300

600

17

1450

45.0

ISW300-300

300

720

28

1450

75.0

ISW300-300A

300

666

24

1450

75.0

ISW300-300B

300

623

21

1450

55.0

ISW300-315

300

720

32

1450

90.0

ISW300-315A

300

650

28

1450

75.0

ISW300-315B

300

580

24

1450

55.0

ISW300-380

300

720

44

1450

132.0

ISW300-380A

300

666

38

1450

110.0

ISW300-380B

300

614

33

1450

90.0

ISW300-400

300

600

50

1450

132.0

ISW300-400A

300

540

44

1450

110.0

ISW300-460

300

720

65

1450

185.0

ISW300-460A

300

666

55

1450

160.0

ISW300-500

300

720

80

1450

250.0

ISW300-500A

300

675

70

1450

200.0

ISW300-500B

300

625

60

1450

160.0

ISW300-235(I)

300

1080

40

1450

160.0

ISW300-235(I)A

300

965

32

1450

132.0

ISW300-250

300

800

20

1450

75.0

ISW350-300

350

800

20

1450

75.0

ISW350-315

350

1080

32

1450

90.0

ISW350-315A

350

1080

17

1450

75.0

ISW350-400

350

1080

50

1450

160.0

ISW350-400A

350

1080

28

1450

132.0

ISW350-460

350

1200

50

1450

250.0

ISW350-460A

350

1080

44

1450

200.0

ISW350-480

350

850

65

1450

220.0

ISW350-480A

350

800

60

1450

200.0

ISW350-315(I)

350

1200

32

1450

160.0

ISW350-315(I)A

350

1092

28

1450

132.0

ISW350-315(I)B

350

994

25

1450

110.0

ISW350-400(I)

350

1200

50

1450

250.0

ISW350-400(I)A

350

1092

44

1450

250.0

ISW350-400(I)B

350

994

38.5

1450

200.0



如何安装泵,如何安装水泵
如何安装水泵
  (1)根据工艺要求和泵的汽蚀条件进行安装高度校核及地基土建工程。
  (2)安装前准备一系列厚度不一的平垫片和楔垫片,以备调整时使用。
  (3)根据泵所输送介质的特性,确定连接处垫片的材质并加工垫片。
  (4)安装前应确保所有与泵相连的管道应洁净,不得有任何对泵有可能造成损伤的固体异物。
    (5)对吸人口、排出口或敞开的泵应用盲法兰或其他东西进行封堵,以保证安装过程中无杂物进入泵腔。
    (6)检查泵随机资料是否完备、齐全;泵外表有无明显损伤。只有资料齐全,泵无明显损伤方可继续安装。
    (7)安装带有联轴器的离心泵时应手盘车,缓慢转动联轴器或带轮,观察水泵转动是否平稳、灵活、均调,转子部件有无卡阻、泵内有无杂物碰撞声,轴承运转是否正常,带松紧是否合适等。
    (8)查地基的水平度是否合适及地基尺寸是否与泵安装尺寸相对应。
    (9)找正泵与电机、泵组与地脚螺栓和进出口法兰的位置关系,确保泵的法兰扭矩符合标准规定。找正前应检查进出口管路,保证进出口管路的重量不对泵产生作用力或力矩。找正时还应注意消除泵转子的窜动,以免端面间隙产生误差。如果在泵工作后检查,应在冷态下进行。需要提请注意的是,成套出厂的泵机组,出厂时只进行了粗找正(用直尺检查),由于运输时可能产生位移,用户使用时必须再进行精确找正。
    (10)用垫片调整泵的位置,用地脚螺栓将泵与地基连接;去掉进出口法兰封盖用螺栓将泵与管路连接;若无规定时,应符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定。
    (11)盘车,缓慢转动清水离心泵联轴器或带轮,再次观察水泵转动是否平稳、灵活、均调,转子部件有无卡阻、泵内有无杂物碰撞声,轴承运转足否正常,带松紧是否合适等。
    (12)检查各连接处的密封性。


东莞市广腾泵业有限公司 |
东莞市广腾泵业有限公司专业提供:不锈钢泵,离心泵,潜水泵等   粤ICP备13041064号   技术支持:东莞网页设计
地址:东莞市万江区汾溪一路152号   电话:0769-23668664 0769-23621236   传真:0769-27227894
×
点击这里给我发消息
点击这里给我发消息
麦生手机:
13929228911
邱小姐手机:
15913835005
电话:
0769-23668664
0769-23621236
传真:
0769-27227894
