一、产品概述:

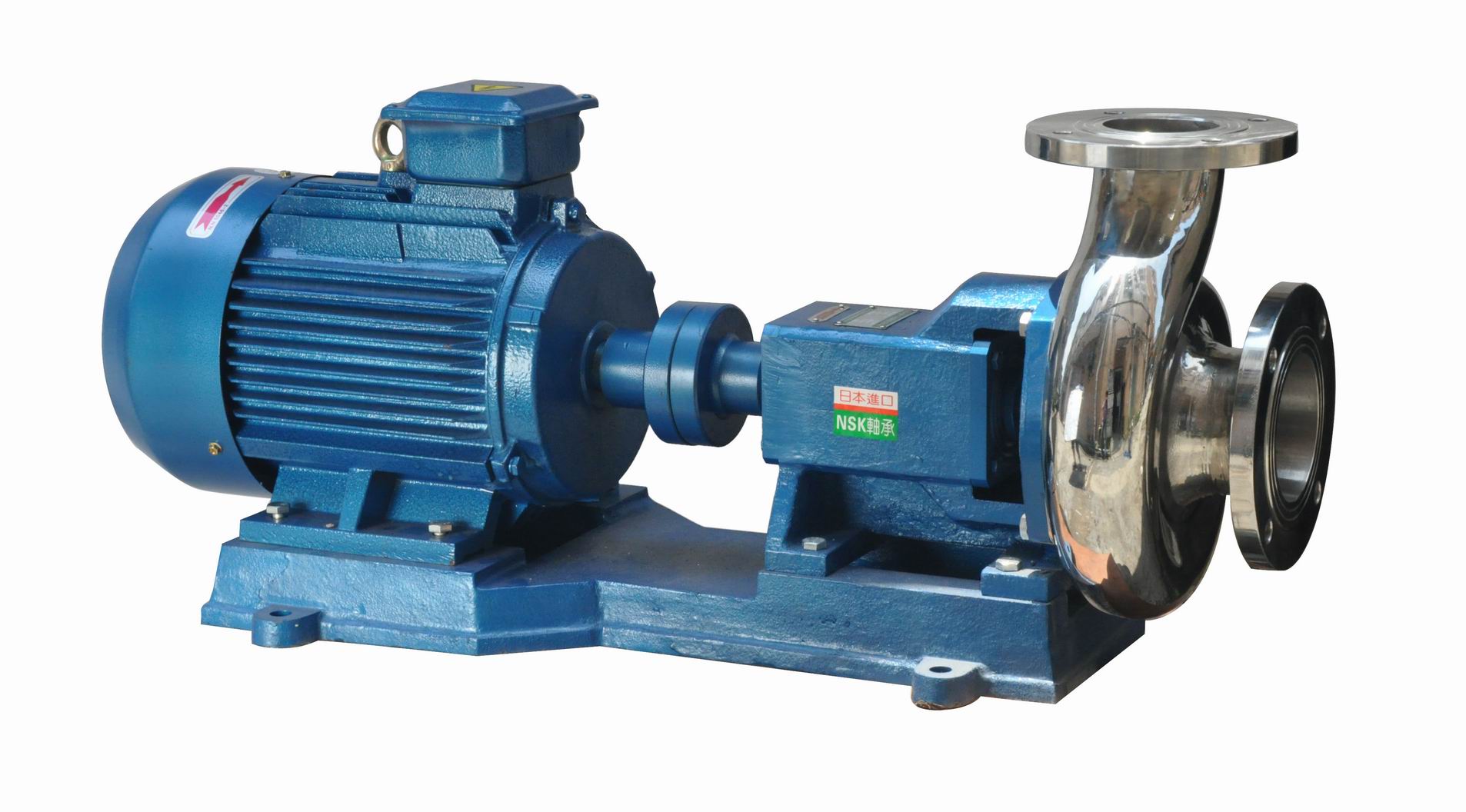

广五羊牌GTF-T系列泵是我厂自行研制的不锈钢耐腐蚀离心泵，两系列泵的叶轮有的采用半开式结构形式，有的则采用闭式结构形式，另外，泵与电机的联接方式又有直联式和带轴承托架式两种，所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封，由于我厂产品集优良结构、性能、造形于一身，兼过流零部件及连接架采用优质不锈钢材料制造，所以，两系列产品具有耐腐蚀、性能可靠、使用，维护方便、结构紧凑、能耗低、密封性能好等一系列优点。
二、使用范围:
GTF-T系列泵可输送温度不高于100°C（直联式）或不高于160°C（带轴承托架式），含（或不含）有细小软颗粒或纤维质，此系列泵主要用于输送带腐蚀性、有卫生要求、粘稠性高的液体，广泛应用于食品、饮料、医药、化妆品、污水处理、化工（或精细化工）、电镀等行业使用。 |
三、GTF-T托架式不锈钢离心泵性能参数:
|
型号三相
380伏/50赫
|
型号单相
220伏/50赫
|
电机功率
（千瓦）
|
口径（毫米)
|
效率
%
|
扬程H（米）
流量Q（米3/小时）
|
汽蚀余量
（NPSH）r（米）
|
|
进口
|
出口
|
|
40GTF-13T
|
40GTF-13TD
|
0.75
|
40
|
25
|
45
|
H
|
15
|
14
|
13
|
12
|
10
|
8
|
6
|
5
|
|
3.5
|
|
Q
|
3.5
|
5
|
6
|
7.5
|
9.5
|
11
|
12.5
|
13
|
|
|
50GTF-18T
|
50GTF-18TD
|
1.5
|
50
|
40
|
52
|
H
|
22
|
21
|
20
|
18
|
16
|
14
|
12
|
10
|
|
3.5
|
|
Q
|
6
|
5.5
|
9
|
13
|
16
|
18
|
20
|
21
|
|
|
50GTF-22T
|
50GTF-22TD
|
2.2
|
50
|
40
|
55
|
H
|
27
|
26
|
24
|
22
|
20
|
18
|
16
|
14
|
12
|
3.5
|
|
Q
|
7
|
10.5
|
16
|
19
|
22
|
23.8
|
26
|
27
|
28.5
|
|
50GTF-23T
|
50GTF-23TD
|
1.5
|
50
|
32
|
55
|
H
|
26
|
24
|
23
|
22
|
20
|
18
|
16
|
14
|
12
|
3.5
|
|
Q
|
7
|
9.5
|
10.5
|
11.5
|
13
|
15
|
16.5
|
17.5
|
19
|
|
50GTF-25T
|
3
|
50
|
40
|
56
|
H
|
30
|
28
|
26
|
25
|
24
|
22
|
20
|
18
|
16
|
3.5
|
|
Q
|
12.5
|
18.5
|
22
|
23
|
24.5
|
26
|
27.5
|
29.5
|
31
|
|
50GTF-28T
|
2.2
|
50
|
32
|
52
|
H
|
34
|
32
|
30
|
28
|
25
|
22
|
20
|
18
|
3.5
|
|
Q
|
4
|
8
|
10
|
13
|
15
|
17.5
|
18.5
|
19.5
|
|
50GTF-32T
|
3
|
50
|
32
|
54
|
H
|
37
|
36
|
34
|
32
|
29
|
26
|
23
|
22
|
3.5
|
|
Q
|
6
|
9
|
13
|
15
|
18
|
21
|
24
|
24.5
|
|
50GTF-38T
|
4
|
50
|
32
|
55
|
H
|
44
|
42
|
40
|
38
|
35
|
32
|
29
|
27
|
3.5
|
|
Q
|
9
|
12
|
14
|
16
|
19
|
22
|
24
|
25
|
|
65GTF-28T
|
4
|
65
|
50
|
65
|
H
|
32
|
30
|
28
|
25
|
23
|
21
|
18
|
3.5
|
|
Q
|
14
|
20
|
25
|
29
|
32
|
34
|
36
|
|
65GTF-32T
|
5.5
|
65
|
50
|
66
|
H
|
36
|
34
|
32
|
29
|
26
|
23
|
20
|
3.5
|
|
Q
|
14
|
20
|
25
|
30
|
35
|
38
|
40
|
|
65GTF-40T
|
5.5
|
65
|
40
|
57
|
H
|
46
|
44
|
42
|
40
|
38
|
35
|
32
|
3.5
|
|
Q
|
16
|
19
|
22
|
25
|
27
|
30
|
32
|
|
65GTF-50T
|
7.5
|
65
|
40
|
57
|
H
|
57
|
55
|
53
|
50
|
47
|
44
|
40
|
3.5
|
|
Q
|
12
|
18
|
21
|
25
|
28
|
31
|
33
|
|
80GTF-13T
|
2.2
|
80
|
50
|
55
|
H
|
16
|
15
|
14
|
13
|
12
|
11
|
10
|
3.5
|
|
Q
|
25
|
30
|
35
|
37
|
41
|
43
|
46
|
|
80GTF-22T
|
5.5
|
80
|
50
|
H
|
30
|
28
|
25
|
22
|
19
|
16
|
14
|
3.5
|
|
Q
|
23
|
34
|
39
|
45
|
50
|
55
|
60
|
|
80GTF-28T
|
7.5
|
80
|
50
|
H
|
36
|
34
|
32
|
28
|
25
|
22
|
19
|
3.5
|
|
Q
|
22
|
31
|
37
|
44
|
49
|
55
|
59
|
|
80GTF-30T
|
7.5
|
80
|
50
|
H
|
36
|
34
|
32
|
30
|
27
|
24
|
21
|
3.5
|
|
Q
|
32
|
38
|
43
|
47
|
52
|
58
|
62
|
|
80GTF-32T
|
11
|
80
|
50
|
H
|
38
|
36
|
34
|
32
|
30
|
28
|
26
|
3.5
|
|
Q
|
16
|
30
|
40
|
50
|
56
|
62
|
68
|
|
100GTF-13T
|
5.5
|
100
|
80
|
H
|
18
|
17
|
15
|
13
|
12
|
11
|
10
|
3.5
|
|
Q
|
50
|
64
|
75
|
84
|
89
|
94
|
98
|
|
100GTF-20T
|
7.5
|
100
|
80
|
H
|
23
|
22
|
21
|
20
|
18
|
16
|
14
|
3.5
|
|
Q
|
69
|
77
|
83
|
88
|
96
|
105
|
109
|
|
如何安装泵,如何安装水泵
如何安装水泵：
（1）根据工艺要求和泵的汽蚀条件进行安装高度校核及地基土建工程。
（2）安装前准备一系列厚度不一的平垫片和楔垫片，以备调整时使用。
（3）根据泵所输送介质的特性，确定连接处垫片的材质并加工垫片。
（4）安装前应确保所有与泵相连的管道应洁净，不得有任何对泵有可能造成损伤的固体异物。
（5）对吸人口、排出口或敞开的泵应用盲法兰或其他东西进行封堵，以保证安装过程中无杂物进入泵腔。
（6）检查泵随机资料是否完备、齐全；泵外表有无明显损伤。只有资料齐全，泵无明显损伤方可继续安装。
（7）安装带有联轴器的离心泵时应手盘车，缓慢转动联轴器或带轮，观察水泵转动是否平稳、灵活、均调，转子部件有无卡阻、泵内有无杂物碰撞声，轴承运转是否正常，带松紧是否合适等。
（8）查地基的水平度是否合适及地基尺寸是否与泵安装尺寸相对应。
（9）找正泵与电机、泵组与地脚螺栓和进出口法兰的位置关系，确保泵的法兰扭矩符合标准规定。找正前应检查进出口管路，保证进出口管路的重量不对泵产生作用力或力矩。找正时还应注意消除泵转子的窜动，以免端面间隙产生误差。如果在泵工作后检查，应在冷态下进行。需要提请注意的是，成套出厂的泵机组，出厂时只进行了粗找正（用直尺检查），由于运输时可能产生位移，用户使用时必须再进行精确找正。
（10）用垫片调整泵的位置，用地脚螺栓将泵与地基连接；去掉进出口法兰封盖用螺栓将泵与管路连接；若无规定时，应符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定。
（11）盘车，缓慢转动清水离心泵联轴器或带轮，再次观察水泵转动是否平稳、灵活、均调，转子部件有无卡阻、泵内有无杂物碰撞声，轴承运转足否正常，带松紧是否合适等。
（12）检查各连接处的密封性。 |
|
|
