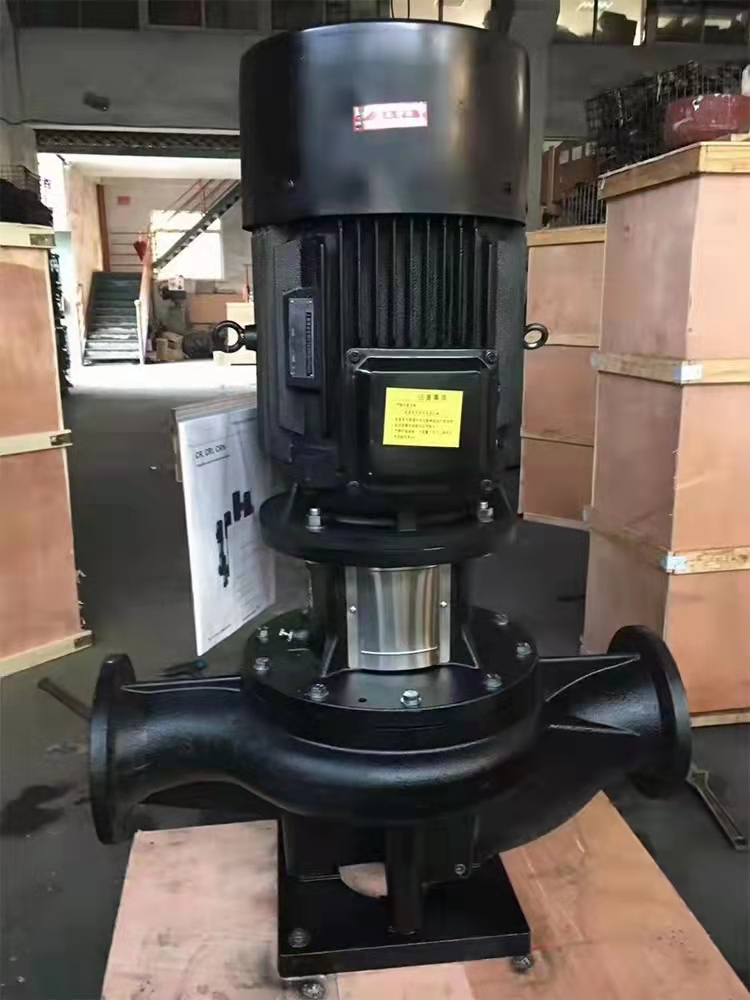

TD系列立式管道离心泵
口径范围： 25-500 mm
流量范围： 1.1-1450 m3/h
扬程范围： 4.5m～108m
液体温度：-15℃～+110℃
常规产品全部现货供应，缩短了交货期。
应用领域： 适用于工业系统、供水系统、冷却和空调系统、系统增压。
产品介绍
TD系列立式管道离心泵是新一代大流量的立式单级管道式离心泵，泵配有标准电机和机械密封。相比上一代产品，本产品工作曲线范围更加广，效率更高，更不容易受到液体中杂质的影响。本系列产品设计为顶部可拉出的管道式结构，一般的维护检修可不拆除管路。泵所有系列采用创新的便拆式机械密封，更换机械密封无需拆除电机。
功能特点：
紧凑美观。引进国外管道式离心泵模型，性能不仅有较大提升，结构做到了更紧凑，搭配IE2/IE3高效节能电机，更加美观高效。
安装维护方便。经典的管道式结构设计，进出水同一水平线，安装更方便，一般的维护可以不拆除管路系统。
便拆式结构。TD所有系列均采用便拆式结构设计，机械密封维护可不用拆卸管路和泵体，方便适用。
TD系列立式管道离心泵采用电机与泵可分离式结构，泵部分设计为可拉出形式。所有的该类产品都配有标准电机和机械密封。电机为全封闭、风冷式标准电机。其主要尺寸符合JB/T8680标准。
产品泵体相当于一段管路。在泵进行维修时，可以用盲法兰将泵体封堵，从而不影响系统的正常运行。
产品的联接法兰尺寸符合GB/T17241.6或IS07005-2/DIN2501标准中PN16时的有关规定。
产品的进出口直径符合有关标准尺寸。
产品的泵头是联接电机和泵的装置。其与泵体之间的密封件采用“〇”形圈。
TD系列立式管道离心泵配有标准电机和机械密封。此类产品的结构与相近类型产品相比，更不易受到泵送液体中杂质的影响。
产品设计为顶部可拉出的拆装形式，其可以在不影响管路系统的情况下对泵进行维护。
应用
产品适宜在清洁、稀薄、非侵蚀、非易爆易燃，且不含有任何可能对泵造成机械或化学损害的固体颗粒和纤维的液体中使用。具体对液体要求及应用如下；而在液体粘稠或密度较大情况下使用时会造成泵特性曲线的下降和能耗的增加。
液体温度：-15℃~110℃
系统最高压力：常规型为PN12巴；特殊型为PN16巴。
TD系列立式管道离心泵产品在用于输送水时，其可以用于生活用水、工业用水、冷却系统用水和区域供热系统的冷、热用水。TD产品可以在以下位置使用：
·主循环泵
·混合环路中的泵
·锅炉混流泵
·燃气冷冻机泵
·部分流量过滤器泵
·定压系统用泵
·生活热水循环
TD系列立式管道离心泵产品用于工业方面。如在化工、制药、食品加工等行业。
可以用于：
·原料的输送
·系统增压
·混合环路循环泵
|
