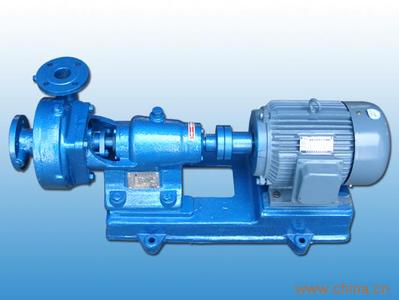

BA单级单吸离心泵
BA单级单吸离心泵
一、产品概述
    BA
型泵系列单级单吸悬臂式离心泵,供吸送清水及物理化学性质类似于水的液体之用,本型泵扬程在8-93米时,流量为4.5—3603/时,液体的最高温度不得超过80,适合于工厂、矿山、城市给水和农田灌溉等用。
 二、结构说明
     BA
型泵的主要另件有:泵体(1);泵盖(2);叶轮(3);轴(4);和托架(5)。泵的吐出口与泵的轴线成垂直方向,并可根据安装使用条件与泵体共同旋转90°180°270°角。本型泵由电机通过弹性联轴器直接转动,或通过皮带传动装置进行转动。

泵体(1)为铸铁制成,其内制有逐渐扩散至泵的吐出口成涡形的流道,出口法兰上钻有安装压力表的管螺孔。

泵盖(2)为铸铁制成,流道为收缩形,与泵体间垫有纸垫,进水口法兰上钻有安装真空表的管螺孔。

叶轮(3)为铸铁制成,是单侧进水,内有成曲面的叶片,在靠近轴孔处,钻有几个孔,以平衡轴向力,但112BA-62BA-62BA-93BA-93BA-134BA-184BA-25,叶轮没有钻孔,依靠轴承承受轴向力,制造时,经过静平衡试验。

(4)由优质炭素钢制成,一端固定叶轮,工作时轴装配在托架内的球轴承内转动。

托架(5)为铸铁制成,以稀油润滑的托架有油室,油面应常以油标尺来测量油位。

填料起着密封的作用,防止空气透入和大量液体渗出,填料密封由填料室,填料压盖,填料环,铅粉油浸石棉绳构成。少量高压液体通过泵体内的串水孔流入填料室中,起水封作用。填料的松紧程度必须适当,不可太紧,也不可太松,以液体能一滴一滴渗出为准,填料太紧,较易发热,同时耗费功率,填料太松,液体渗漏大,降低水泵效率,填料内如渗水过多,应按时填加或更换填料。

水泵及电机安装在一个底座上,用弹性联轴器联接,当安装时,必须注意电机与水泵的轴在同一条中心线上。
型
流  量
扬  程
转  速
  功   率 (kw)
效率
必需汽蚀余量
叶轮直径
立方米/小时
转/分
轴功率
电机功率
毫米
1.5BA-6
11
17.4
2900
0.94
1.5
55.5
3.3
128
1.5BA-6A
9.5
14.2
2900
0.713
1.5
51.5
3.1
115
1.5BA-6B
9
11.4
2900
0.57
1.1
49
3
105
2BA-6
20
30.8
2900
2.62
4
64
2.8
162
2BA-6A
20
25.2
2900
2.07
3
65.5
2.8
148
2BA-6B
20
18.8
2900
1.58
2.2
65
2.8
132
2BA-9
20
18.8
2900
1.48
2.2
68
3.2
127
2BA-9A
17
15
2900
7.06
1.5
65
2.7
117
2BA-9B
15
12
2900
0.82
1.5
60
2.4
106
3BA-6
45
32.3
2900
5.56
7.5
61.5
5
168
3BA-6A
35
25
2900
3.35
15
70.8
3.6
145
3BA-9
45
57
2900
11
15
63.5
3.3
218
3BA-9A
40
41.5
2900
7.3
11
62
2.9
192
3BA-13
45
18.5
2900
2.88
4
80
4.5
132
3BA-13A
39.6
15
2900
2.02
3
80
5
120
3BA-13B
90
91
2900
32.8
45
68
3.8
272
4BA-6
85
76
2900
26.1
37
67.5
3.6
250
4BA-6A
90
19
2900
19.3
30
69
5.5
218
4BA-8
90
51.2
2900
15.6
97
69
5.5
200
4BA-8A
90
34.5
2900
10.8
15
78
4.2
178
4BA-12
85
28.6
2900
8.7
11
76
4
163
4BA-12A
90
20
2900
6.28
7.5
78
5
143
4BA-18
80
15.2
2900
4.35
5.5
76
5
130
4BA-18A
79
14.8
2900
4.1
5.5
78
5
126
4BA-25
72
11
2900
2.87
4
75
5
114
4BA-25A
191
3
1450
19.8
99
86.5
6
382
6BA-8
191
26
1450
15.7
18.5
86
6
300
6BA-8A
160
23
1450
11.95
15
84
6
575
6BA-12
160
20.1
1450
10.8
15
81
2.1
268
6BA-12A
150
15
1450
7.69
11
80
2
240
6BA-18
162
12.5
1450
656
7.5
84
2
222
6BA-18A
144
9.5
1450
5.03
7.5
74
4.5
200
8BA-12
280
29.1
1450
2.69
37
82.5
4.4
315
8BA-12A
250
24
1450
20.1
30
81.3
3.9
290
8BA-18
285
18
1450
16.6
99
83.7
4.5
268
8BA-18A
260
15.7
1450
13.3
18.5
83.5
4.2
250
8BA-25
270
12.7
1450
11.3
15
83
5
226
8BA-25A
238
9.9
1450
8
11
80
5.5
919
